Ce matin, j’ai pris le temps de placer les pièces carbone que j’ai reçu l’autre jour donc c’est l’occasion d’un petit tuto.

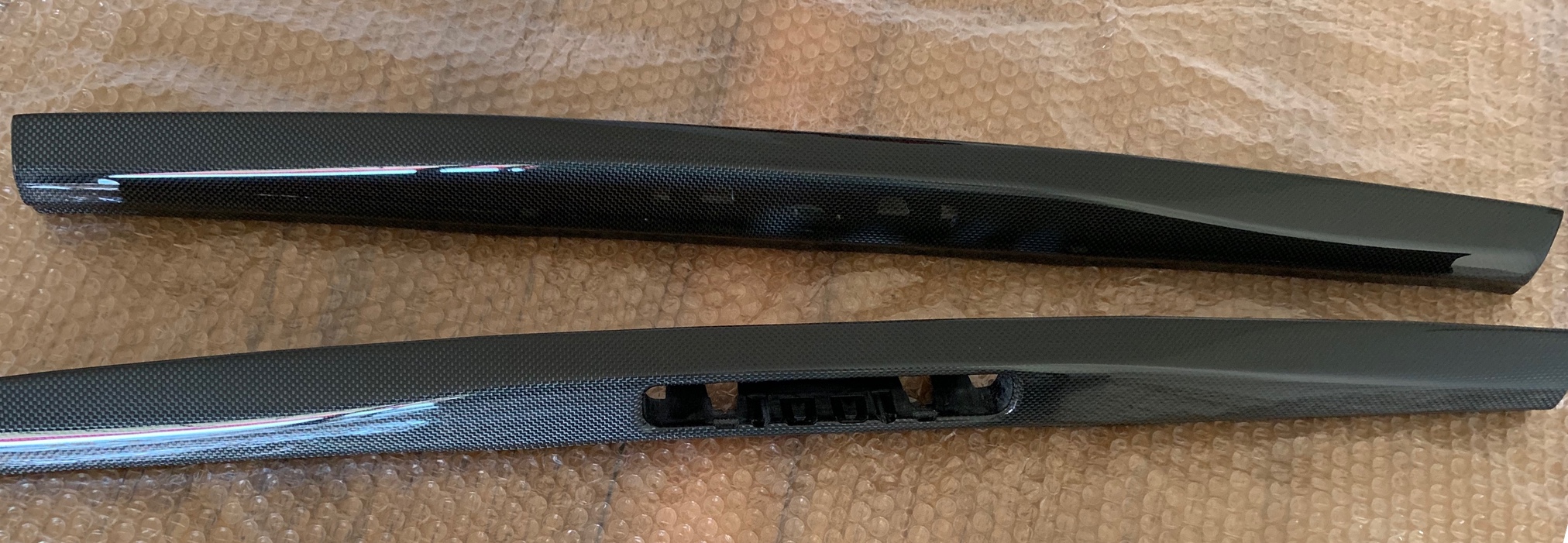

Voici les pièces en questions:


1ére partie: le côté passager (le plus simple)
================================

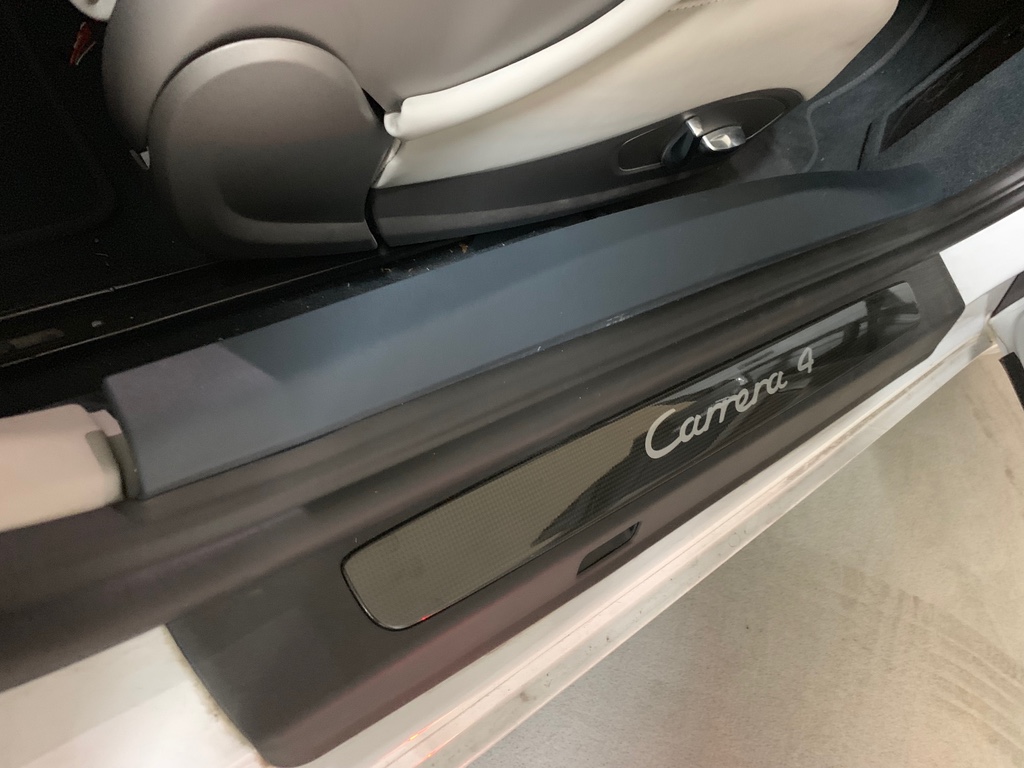

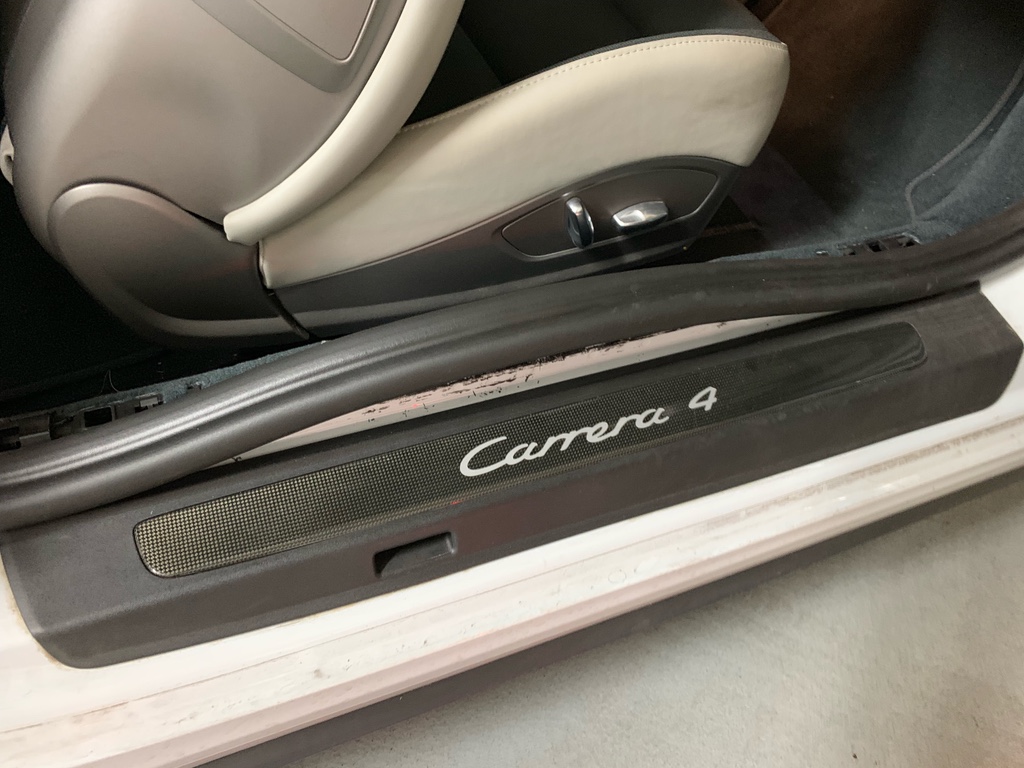

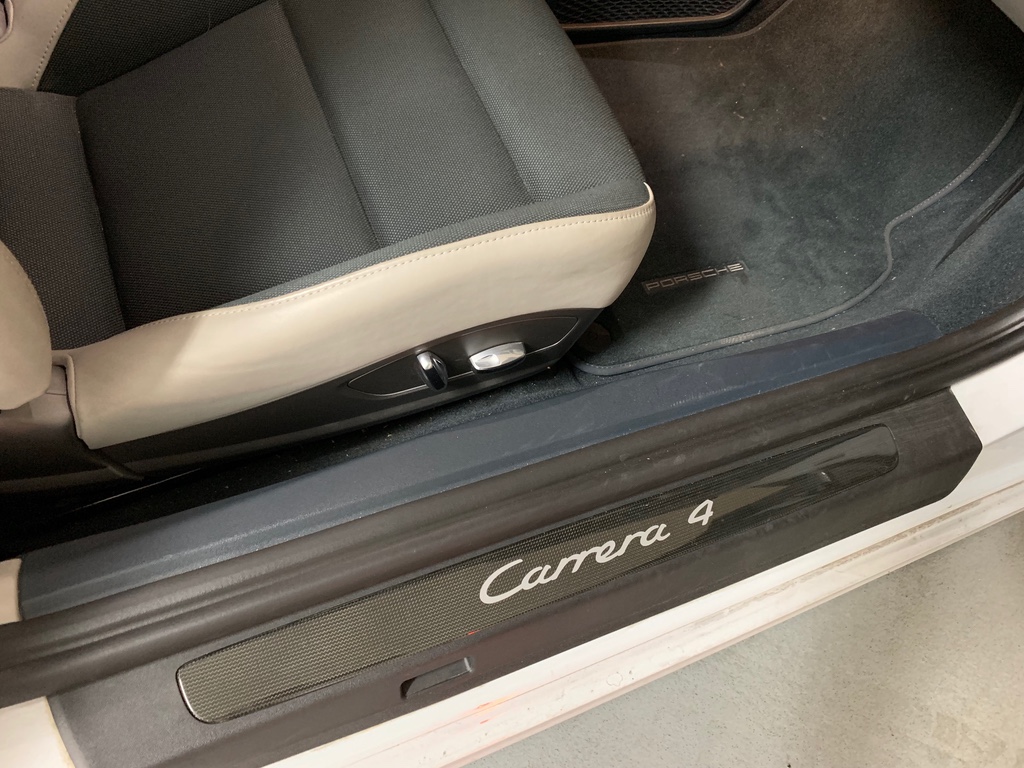

Une photo de la pièce de plastique bleu d’origine dans l’habitacle:

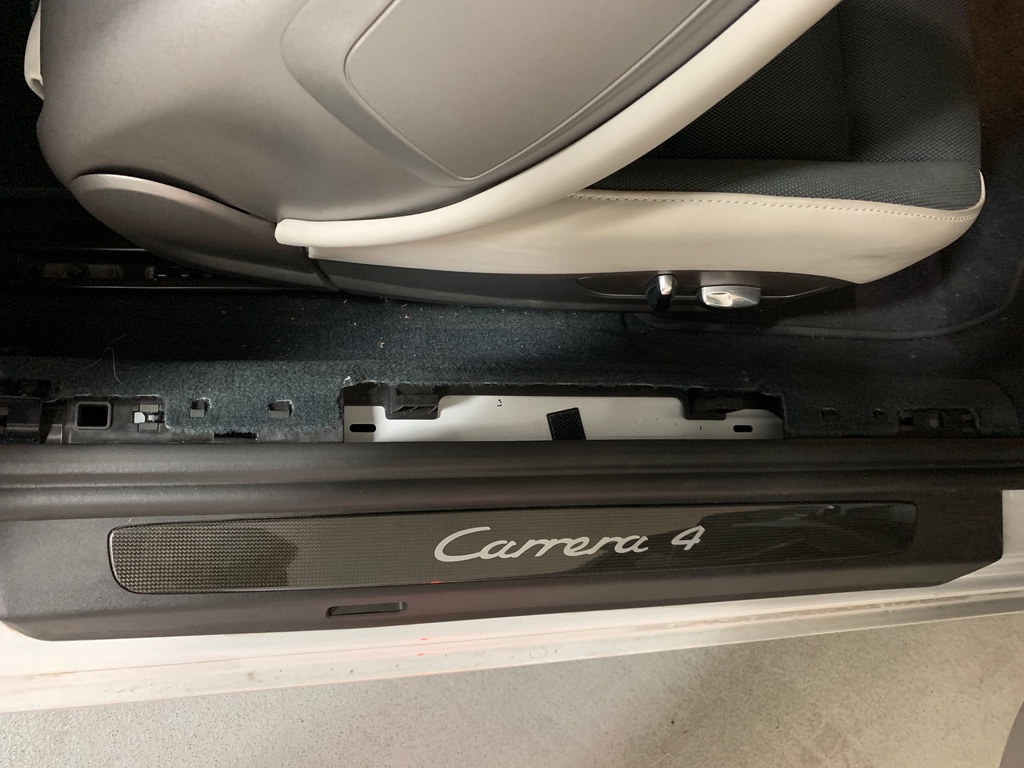

On va avoir besoin de démonter une partie du joint d’étanchéité de la portière, donc rien ne vaut de jeter un coup d’oeil au PET pour se faire une idée, la voilou sur l’éclaté c’est la piéce 4.

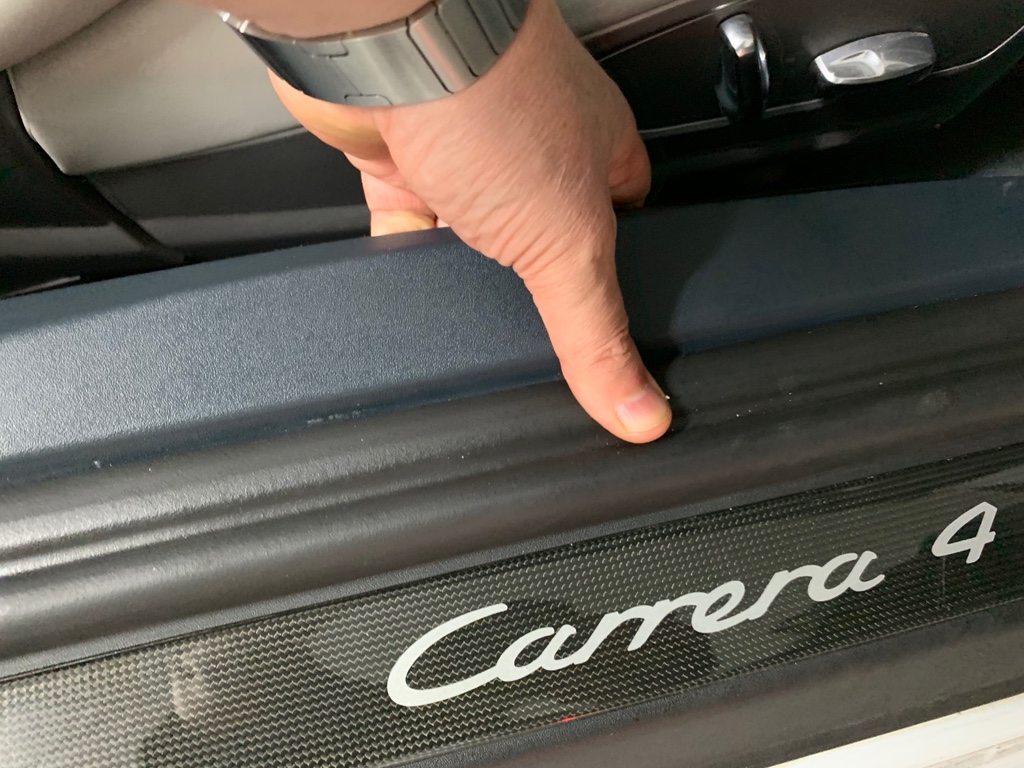

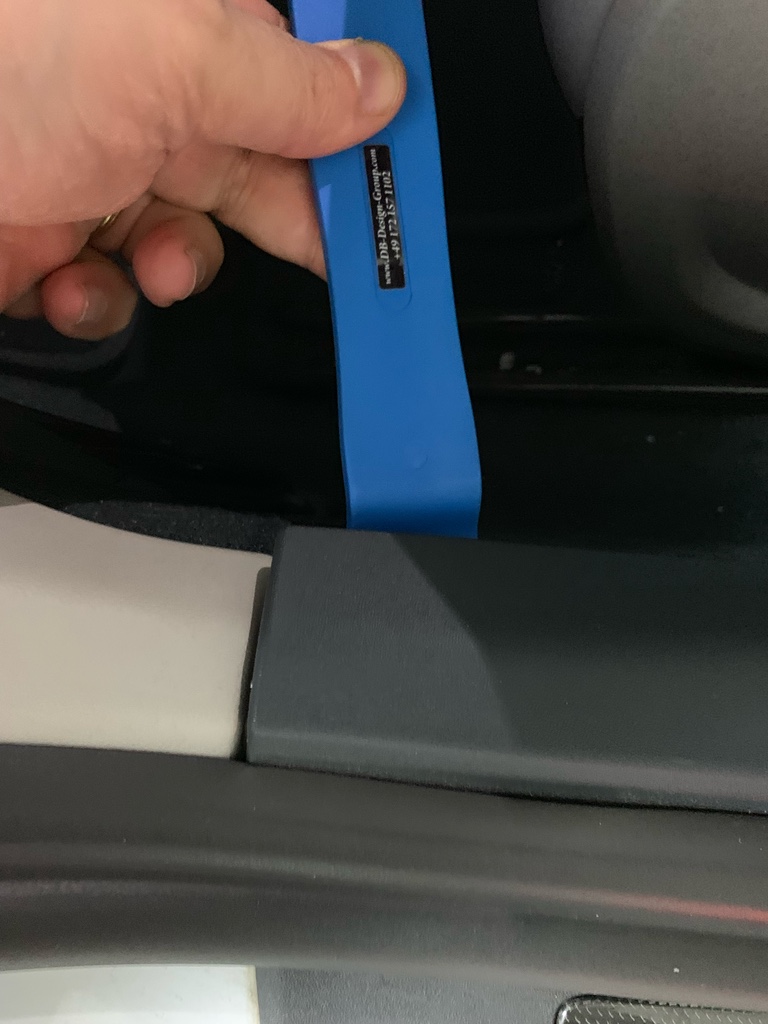

La première étape est de faire levier à l’avant du pas de porte pour commencer à le désolidariser en utilisant un outil en silicone.


Puis, à l’arrière, idem.


Enfin s’aider de la main avec force, au milieu, pour désengager les 2 fixations métalliques.


La pièce n’étant plus fixé


On l’enléve

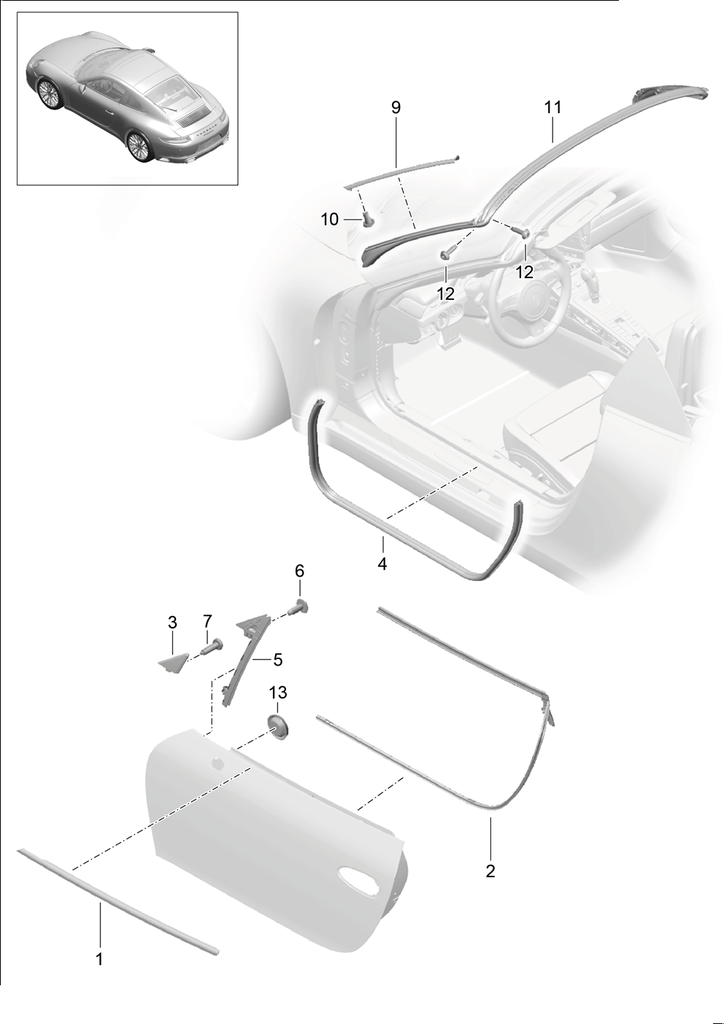

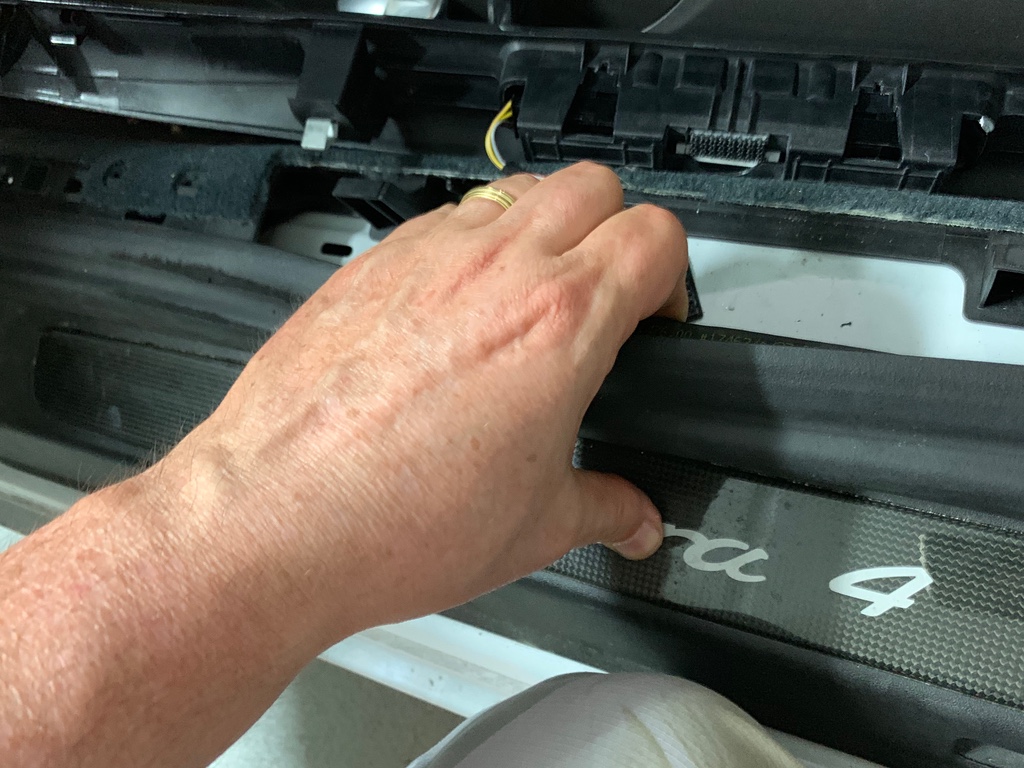

Puis on s’occupe du joint d’étanchéité (éclaté du PET), il faut le désolidariser tout le long de la pièce sinon c’est impossible de mettre la nouvelle



Une fois qu’il est retiré, on place la nouvelle pièce en carbone en se guidant des orifices

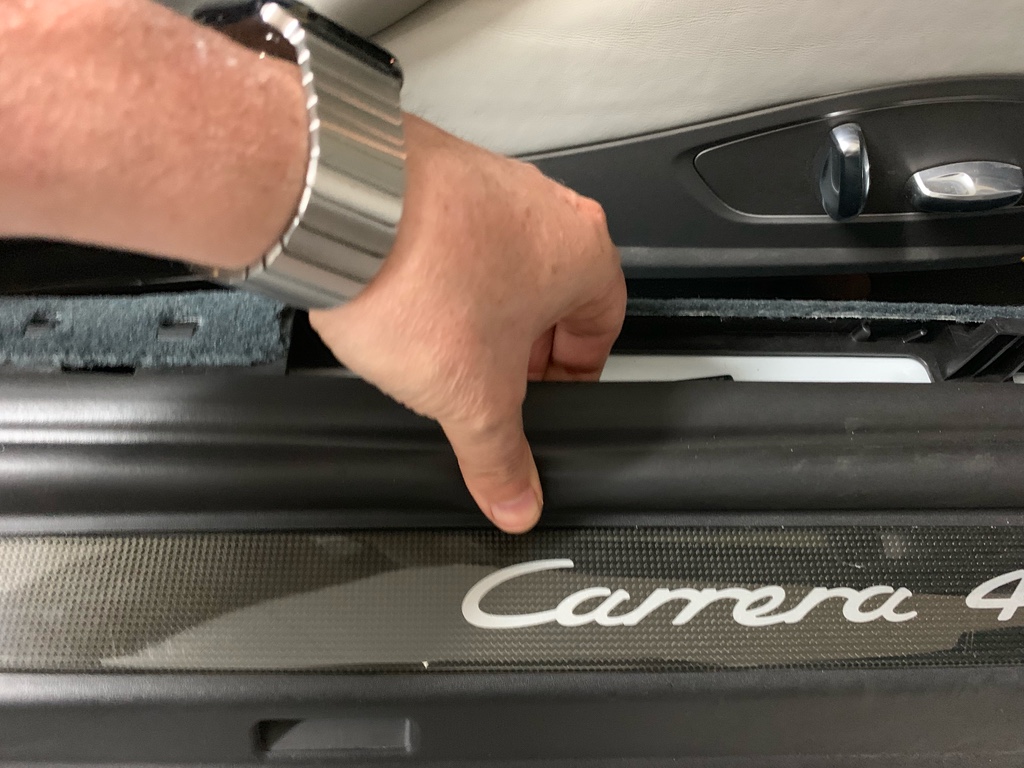

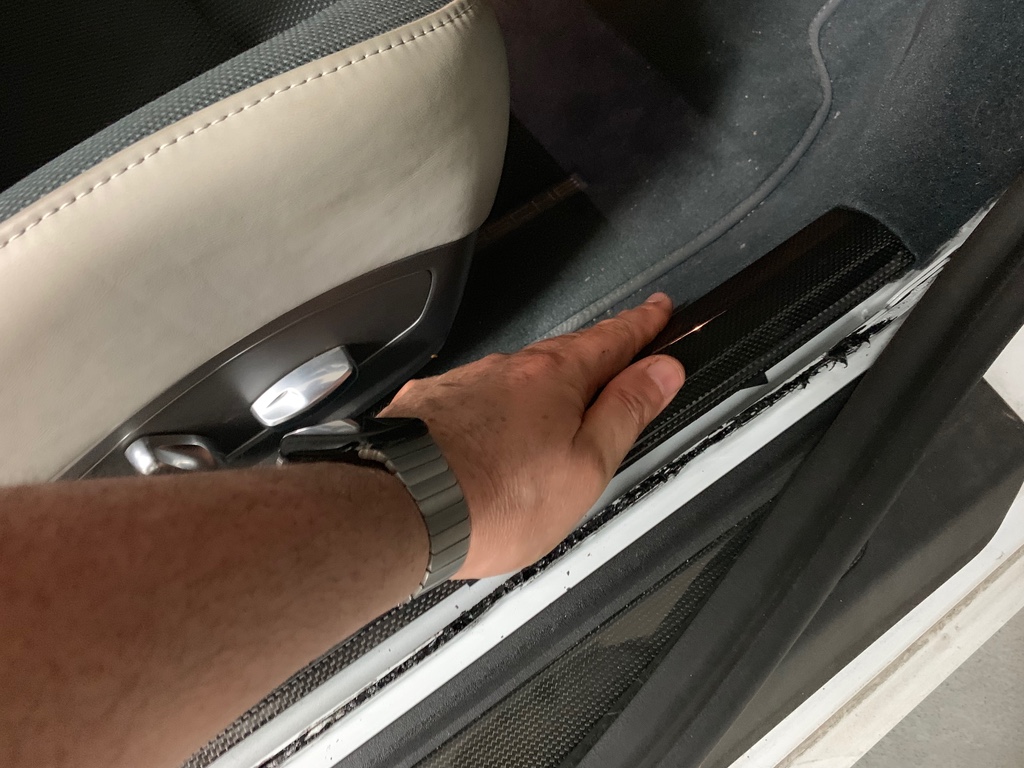

On appuis à l’arrière de la pièce


Puis sur l’avant, on doit entendre les 2 fixations métalliques ce mettre en place.


On recouvre la pièce avec le joint d’étanchéité


Et voilà, plus qu’a passer à l’autre côté !!!


2em partie: le côté conducteur (le plus dur)
===============================

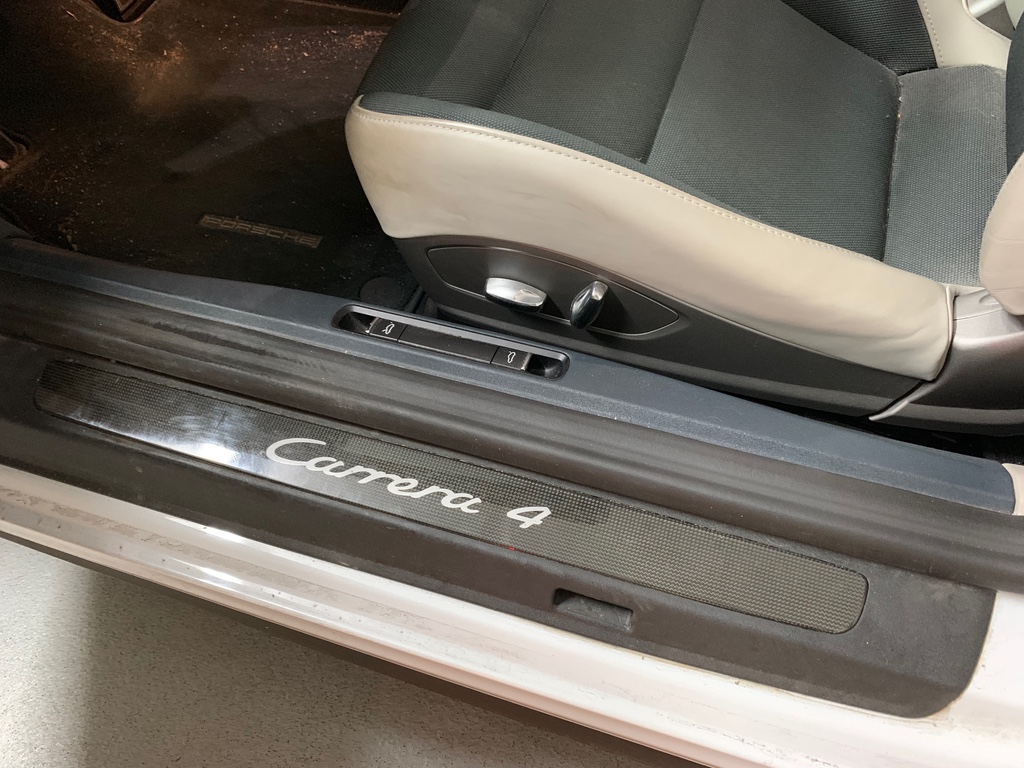

Une photo de la pièce de plastique bleu d’origine dans l’habitacle:


En plus du joint d’étanchéité, on va avoir besoin de démonter le boitier électrique de commande du coffre avant et du moteur, donc rien ne vaut de jeter un coup d’oeil au PET pour se faire une idée, la voilou sur l’éclaté c’est la piéce 17.

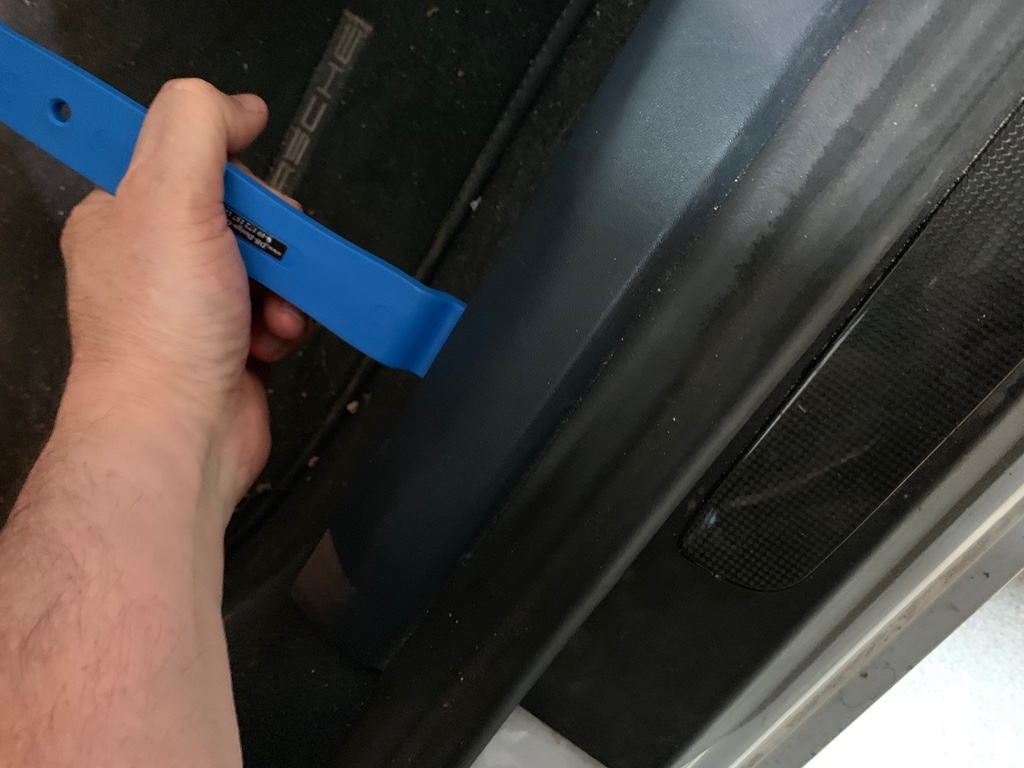

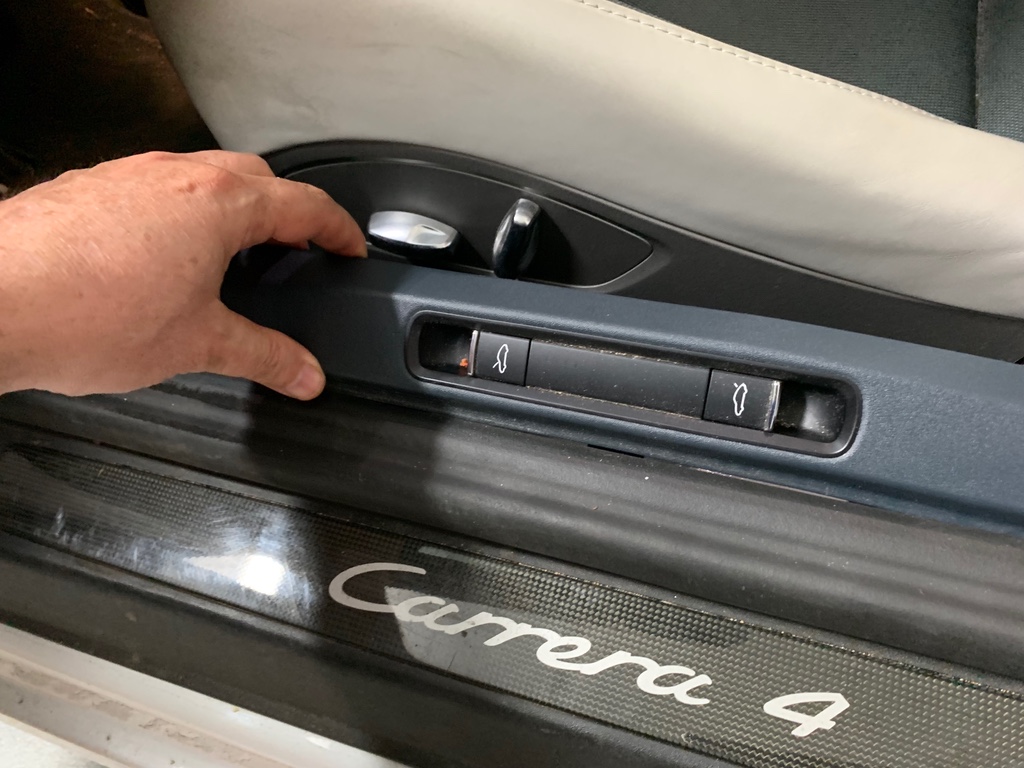

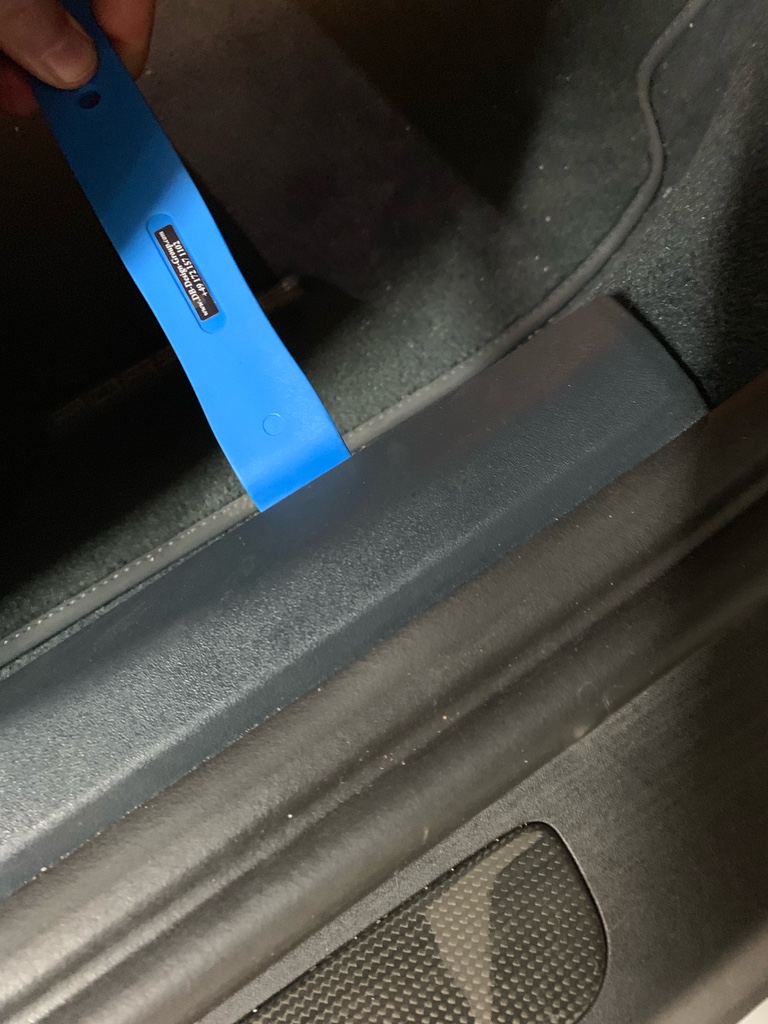

La première étape est de faire levier à l’avant du pas de porte pour commencer à le désolidariser en utilisant un outil en silicone.


Puis, à l’arrière, idem.

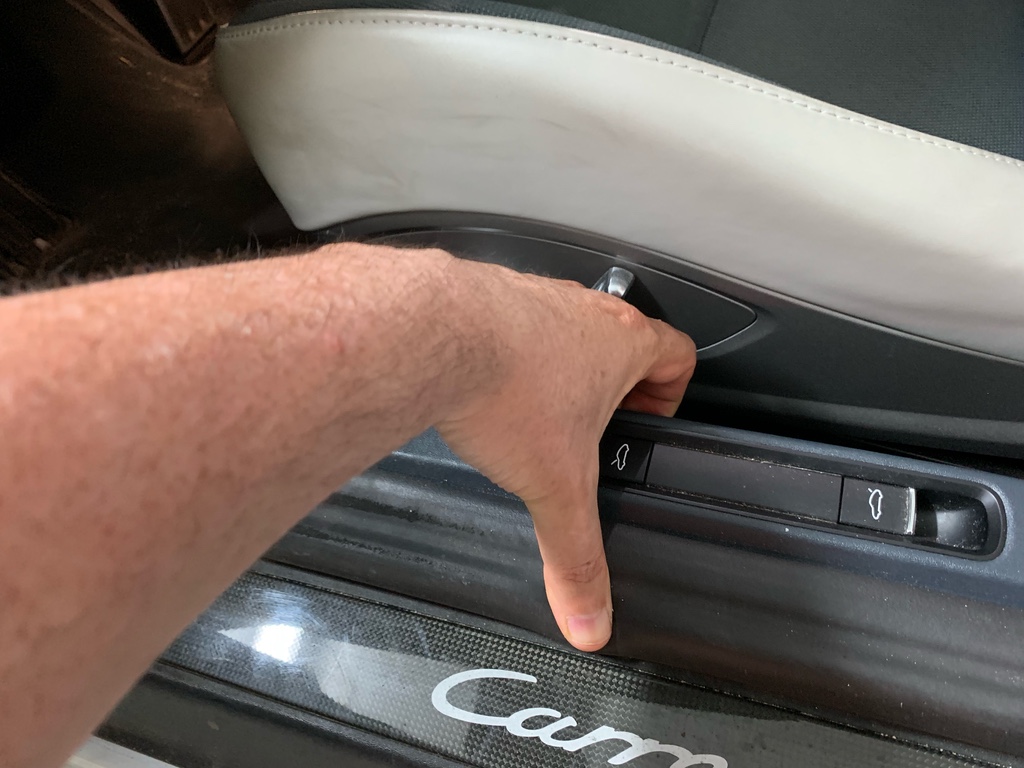

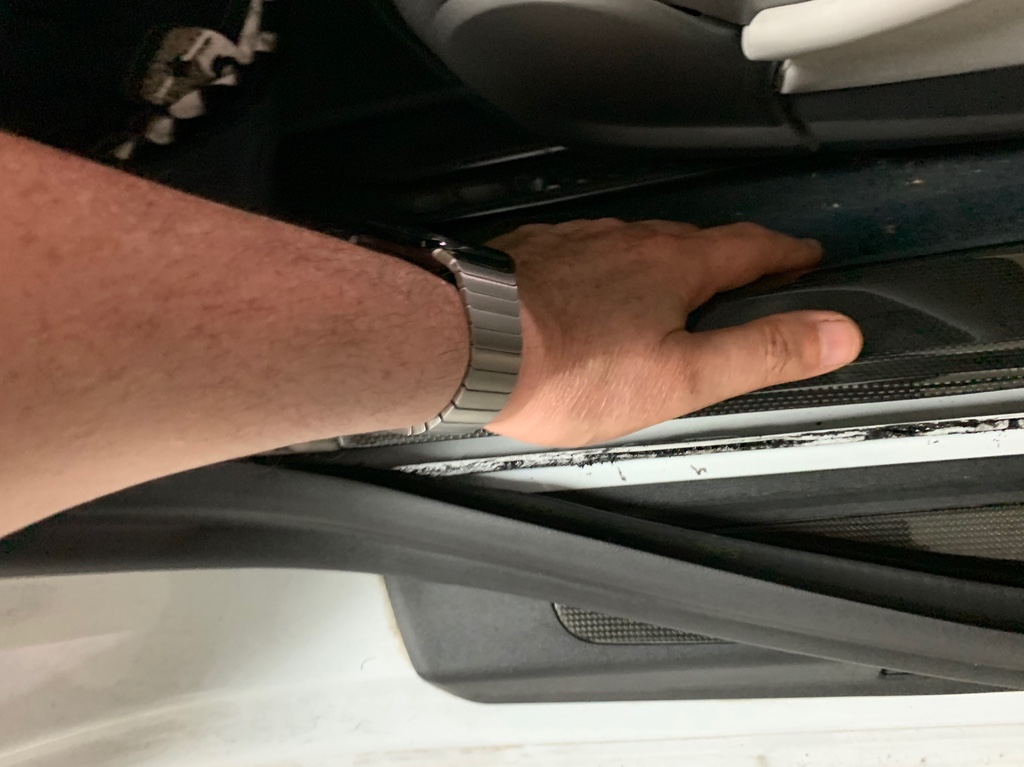

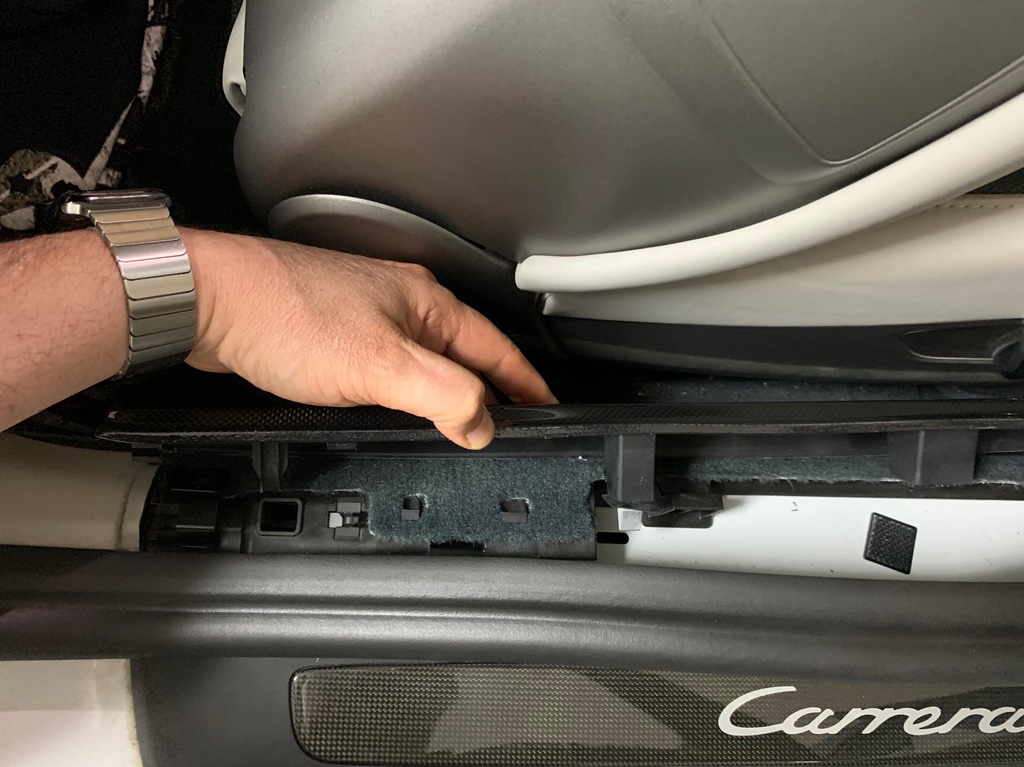

Enfin s’aider de la main avec force, au milieu, pour désengager les 2 fixations métalliques.


La pièce est désolidarisé, attention à ne pas tirer dessus, elle est encore maintenue par un faisceau électrique

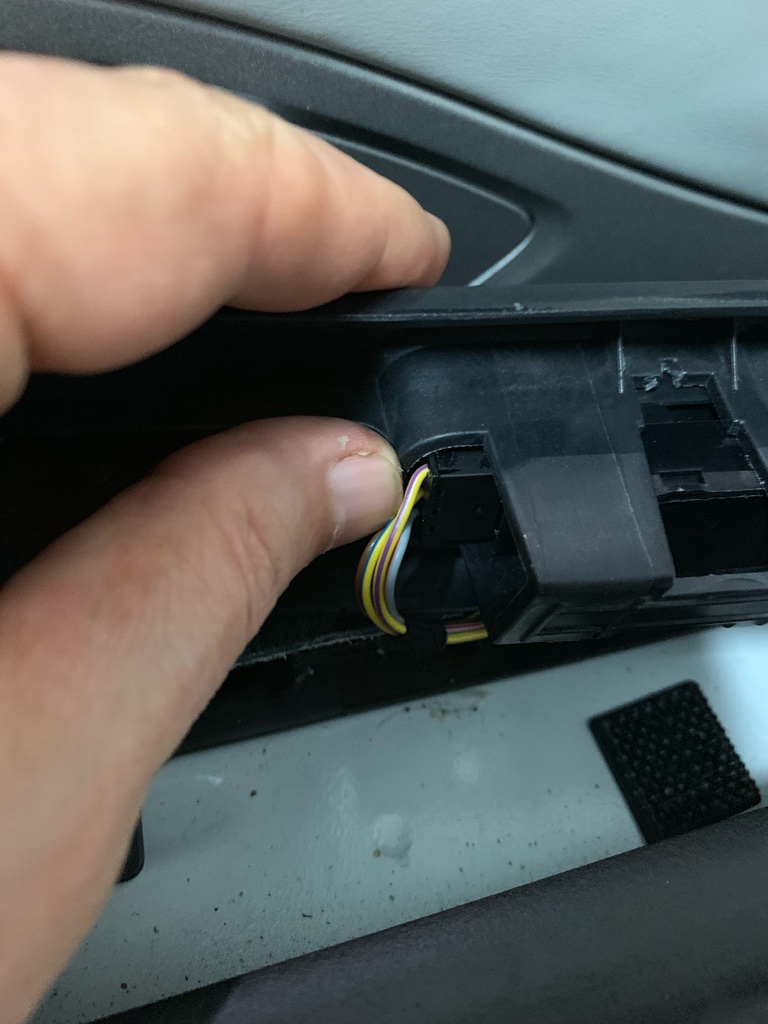

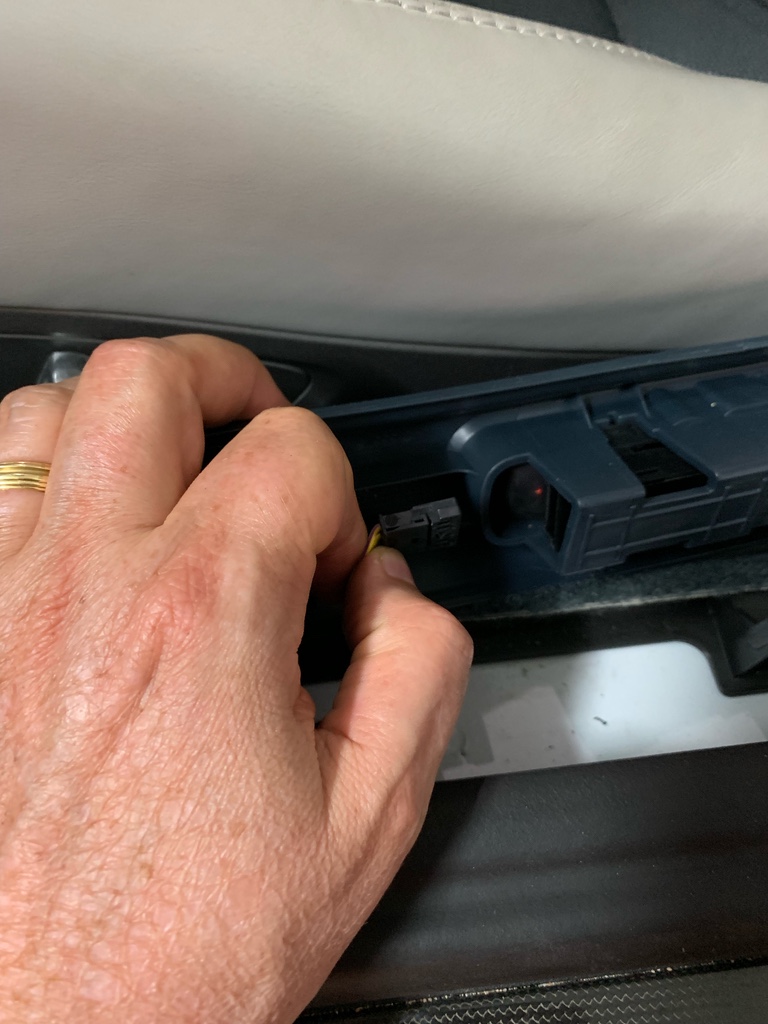

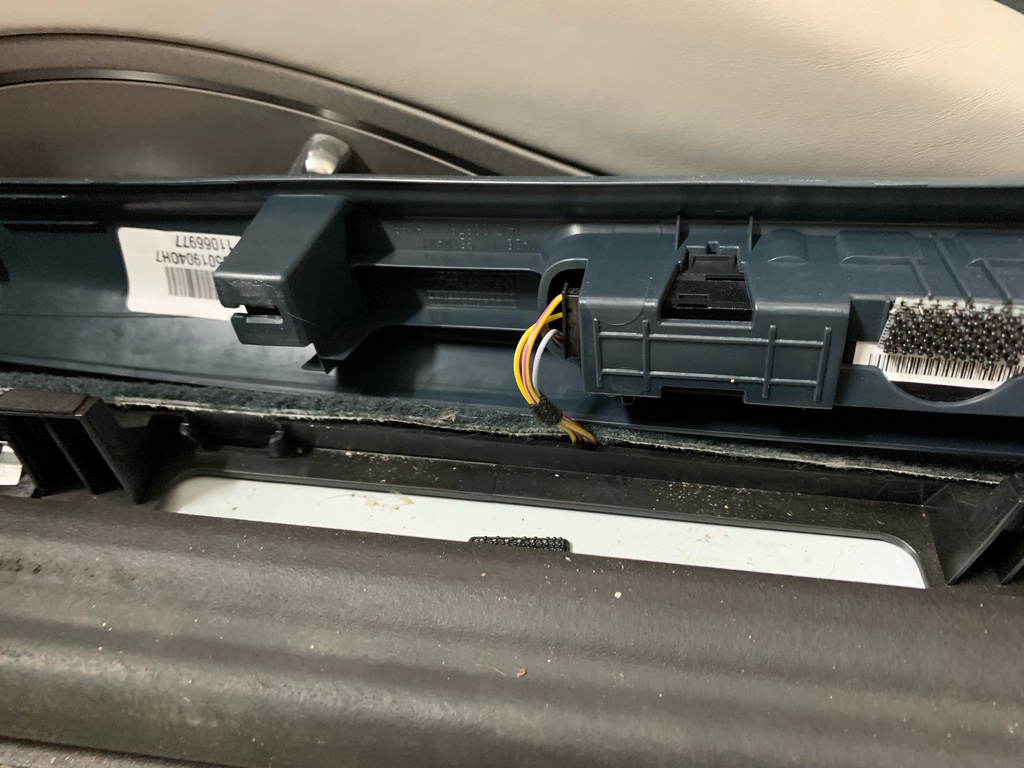

Retirer le cable, attention à l’arrière il y a une sécurité la deconnecté avec un petit tournevis plat, puis tirer sur la prise

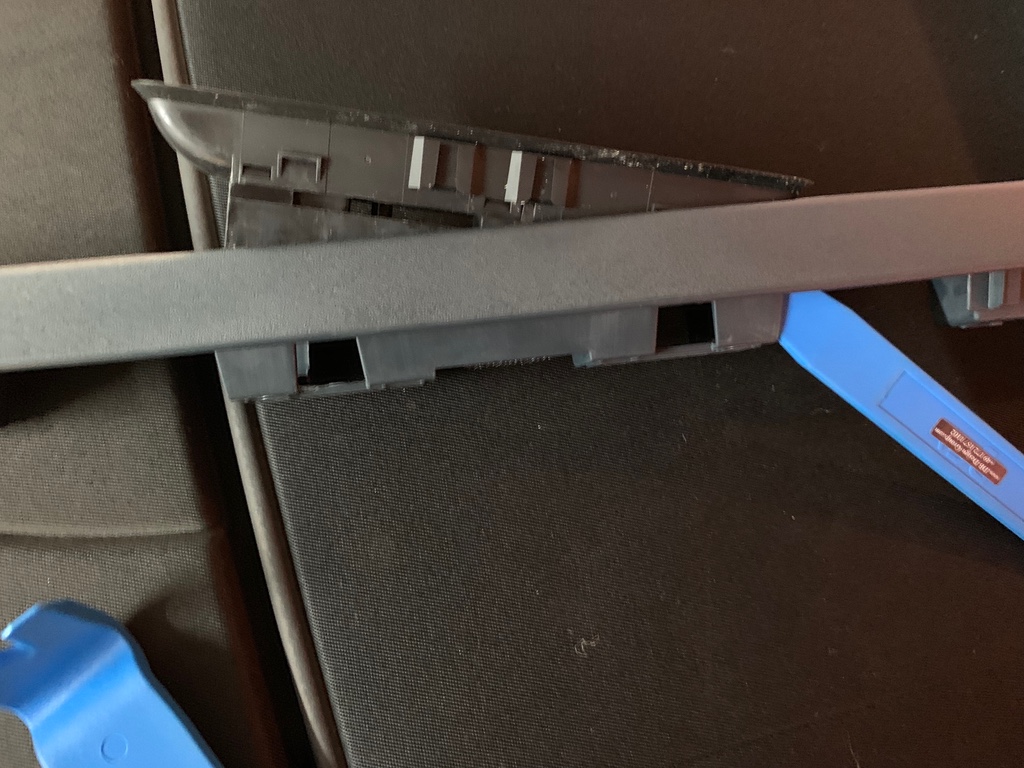

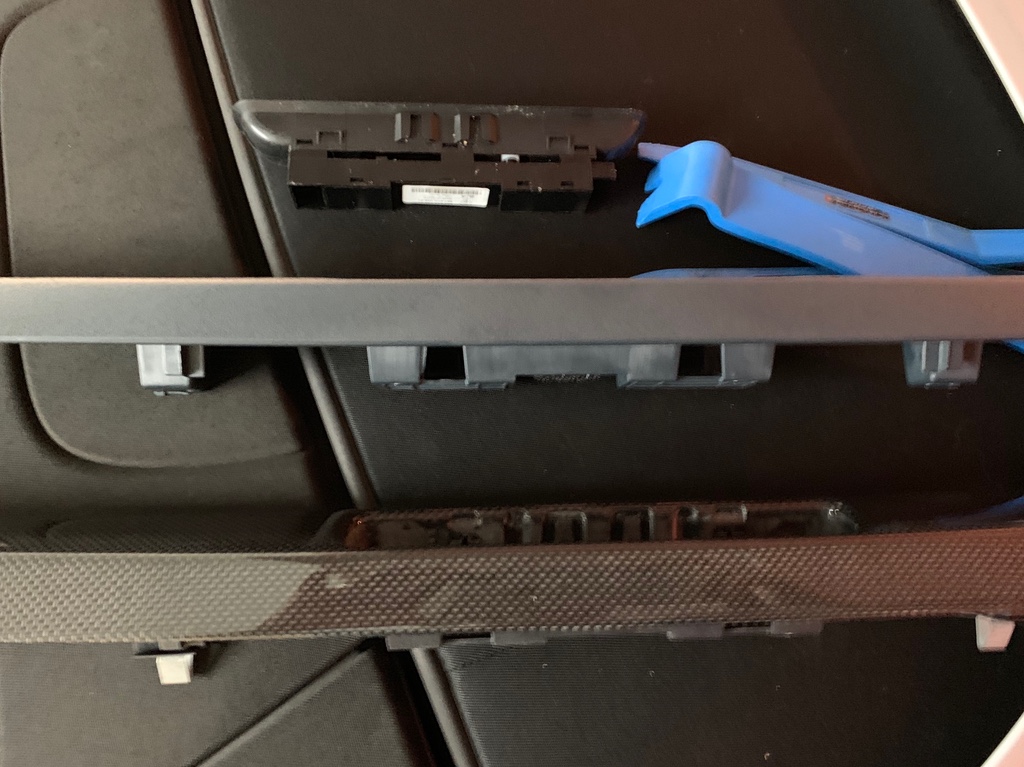

Récupérer la pièce, l’étape suivante sera de démonter le bloc de commande avec les outils en sil!cone pour l’adapter sur la piéce en carbone c’est le plus dur (le boitier rentre en force avec des pattes autobloquantes). S’attaquer à l’avant du boitier:


Puis sur l’arrière:

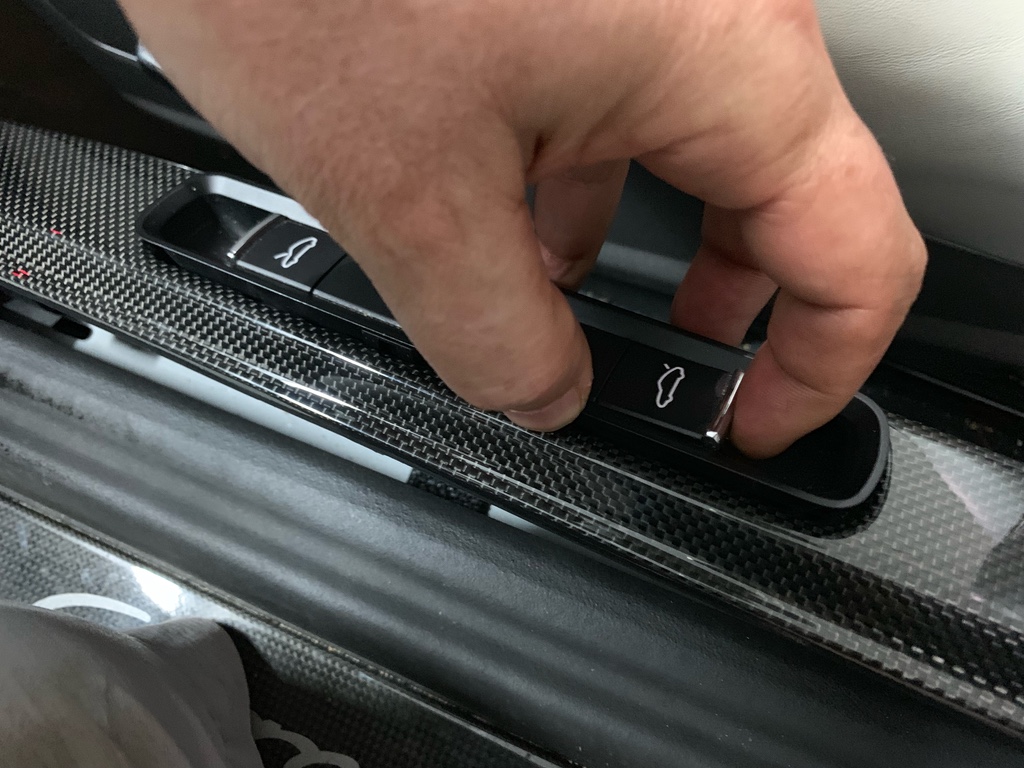

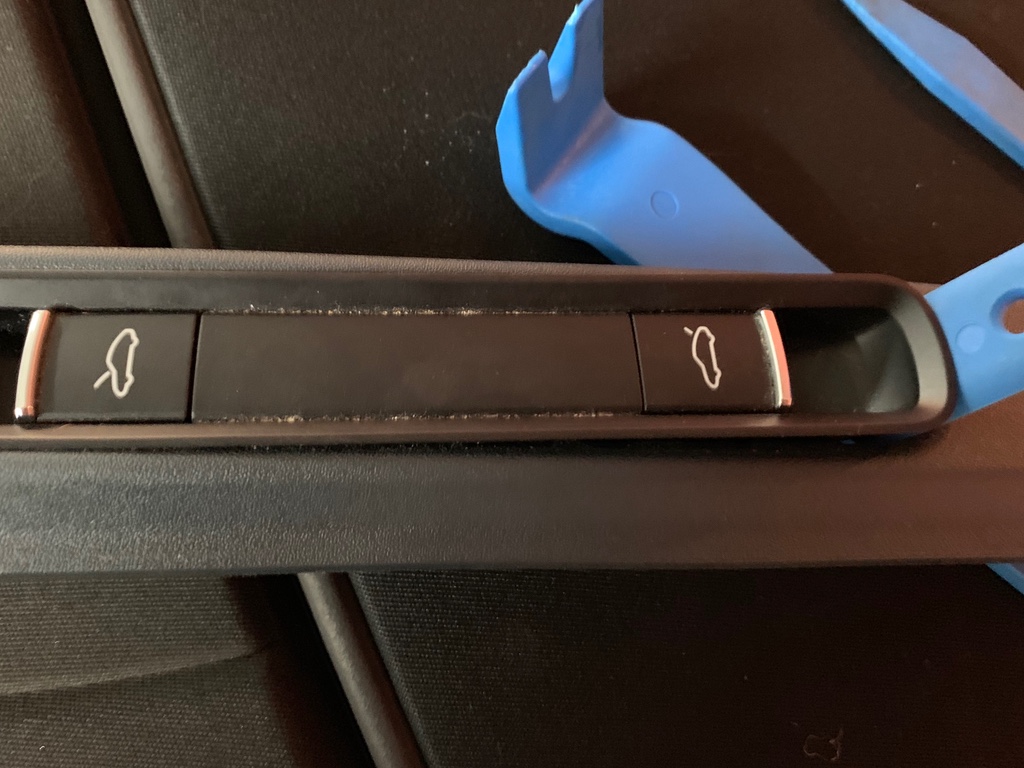

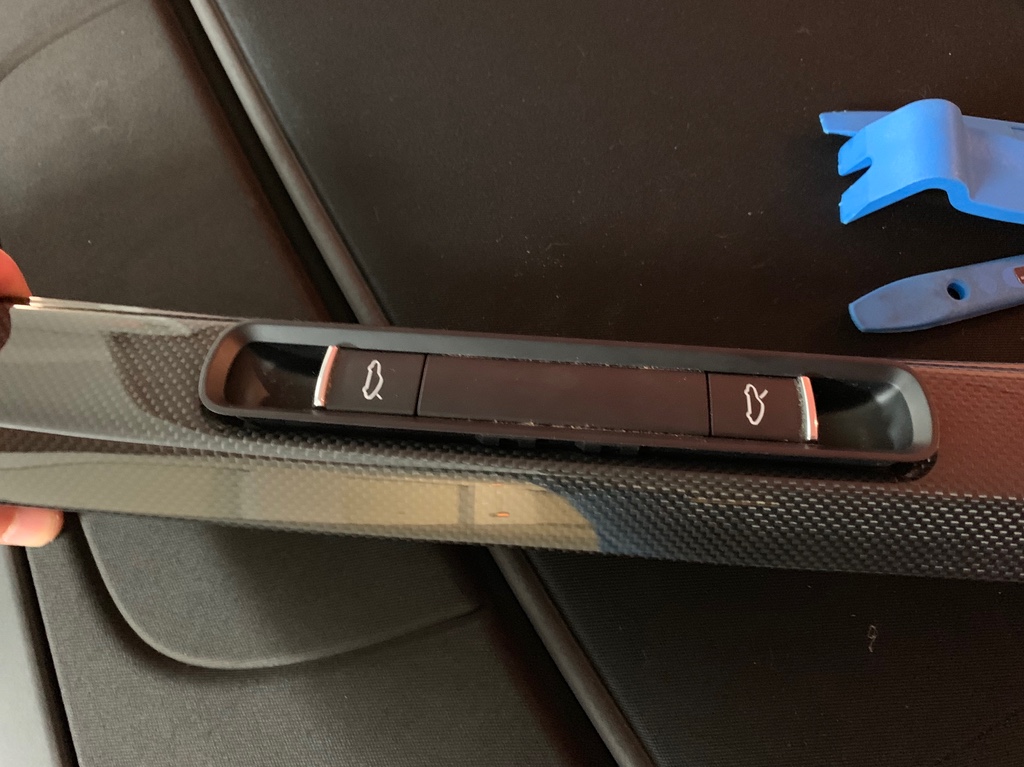

On récupère enfin le boitier et on le place à l’identique sur la pièce en carbone, attention ne pas le solidariser

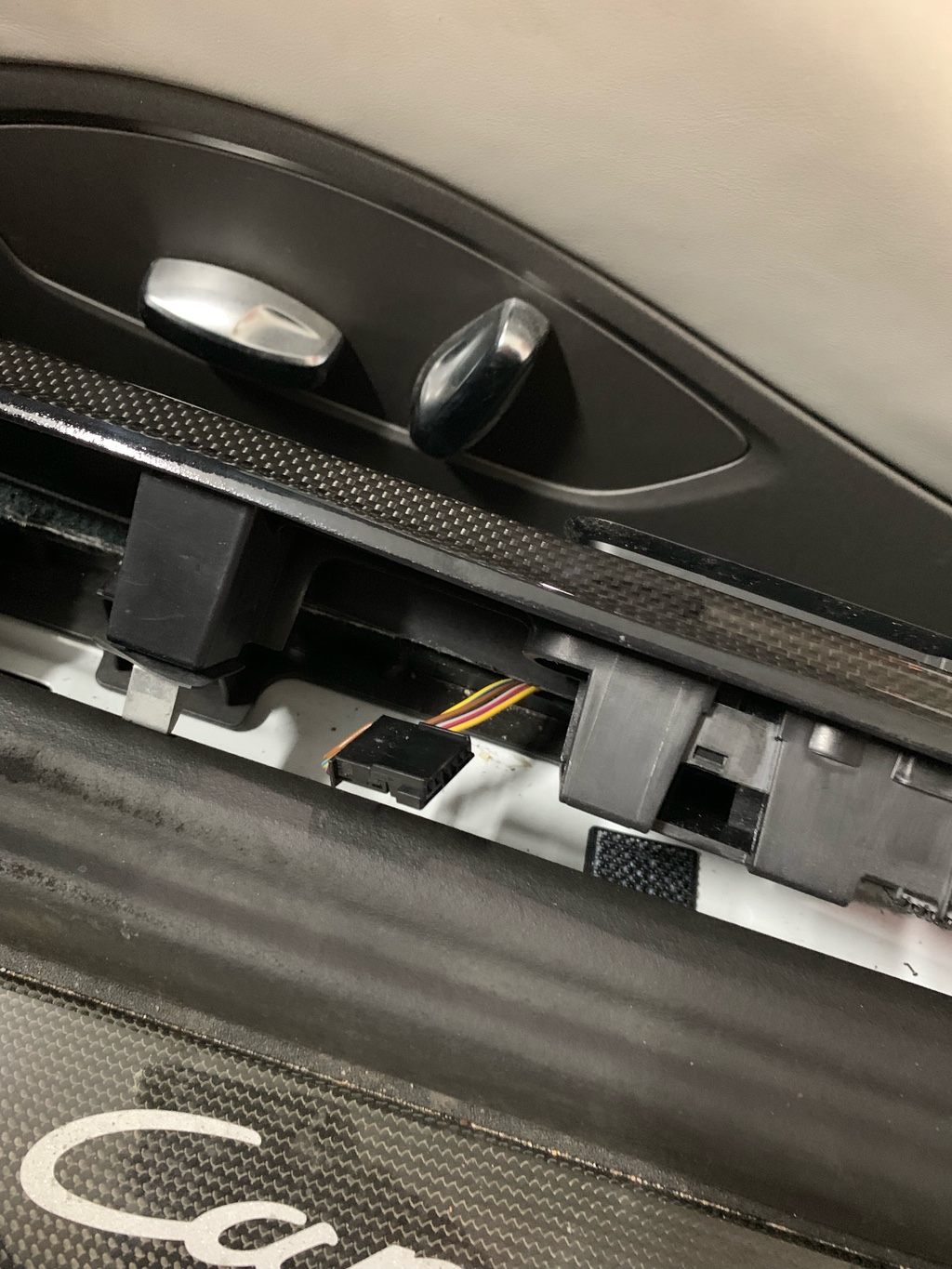

Et on le place sur le pas de porte en remettant le branchement



Une fois le branchement fait, on test le bon fonctionnement de l’intérupteur

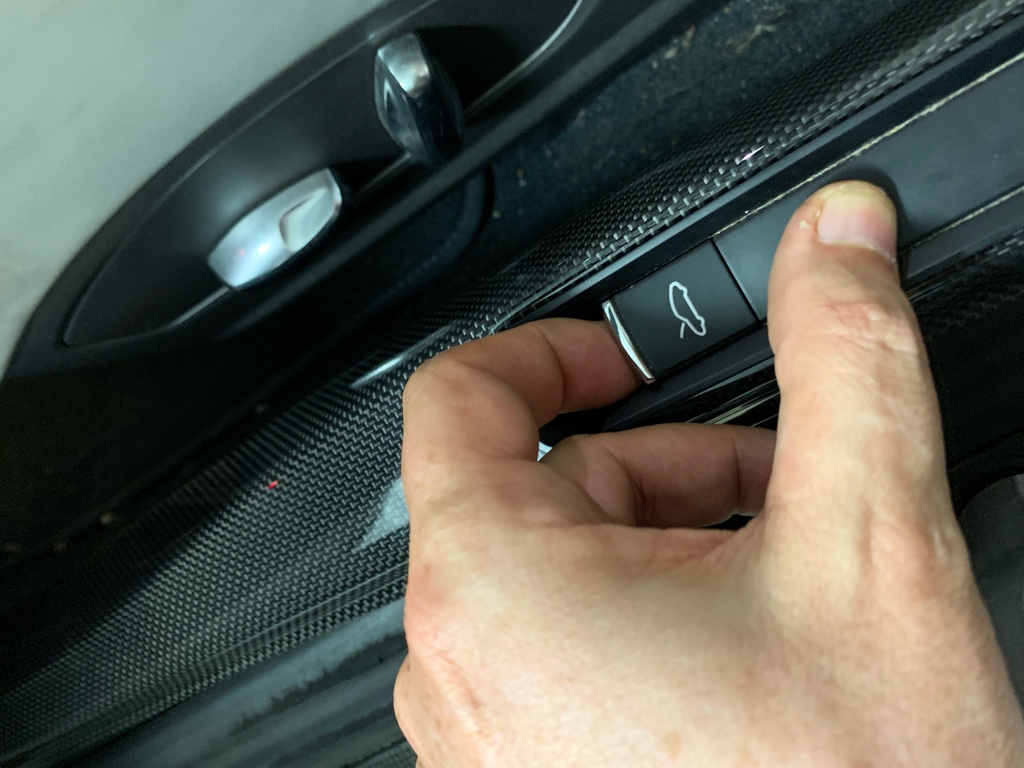

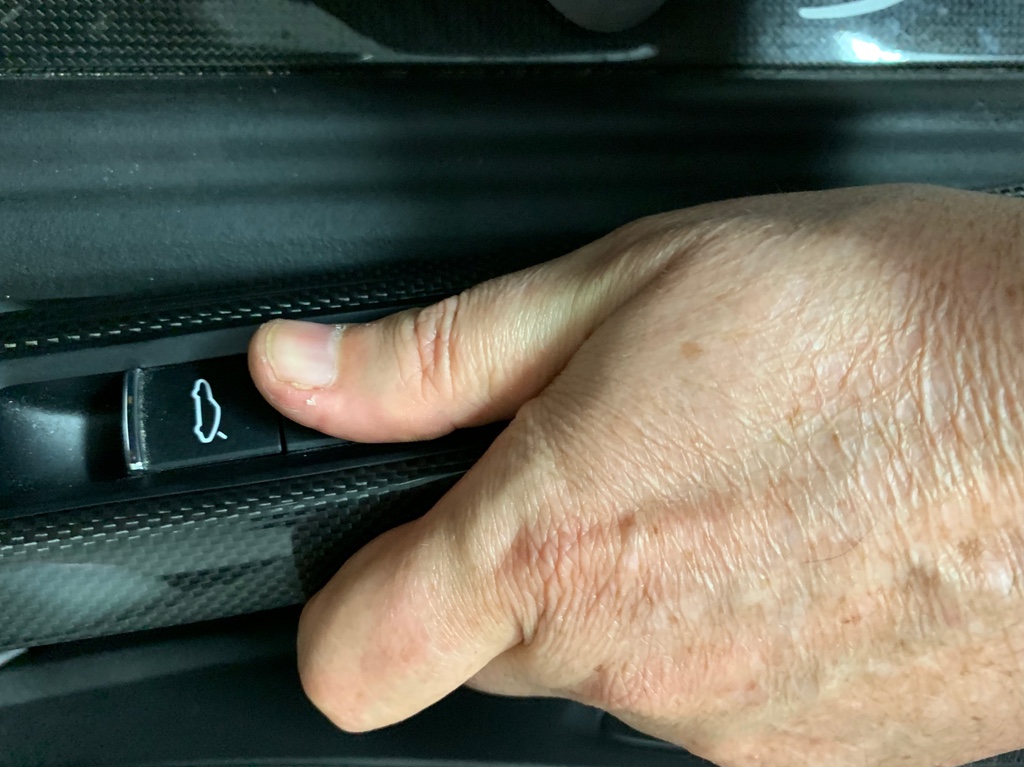

Si c’est ok, on fixe l’interupteur à la piéce en carbone


Avant d’essayer de remettre la pièce, on s’occupe du joint d’étanchéité en le désolidarisant sur toute la longueur de la pièce


Cette fois c’est la dernière ligne droite, on positionne la pièce sur les trous des fixations

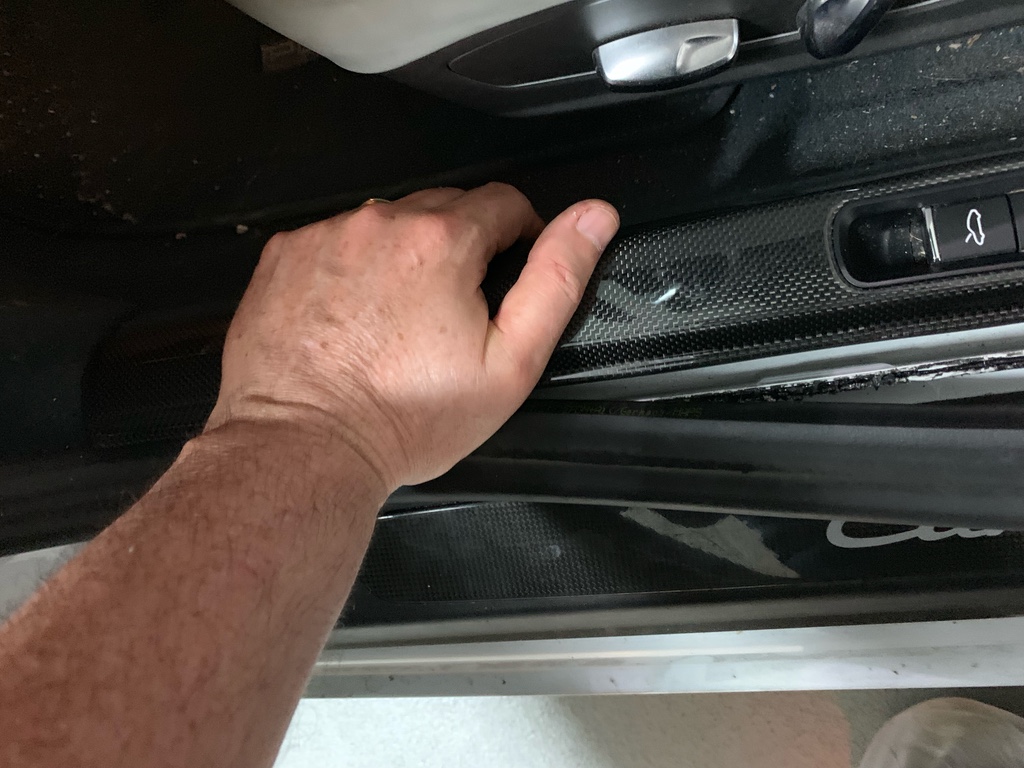

On appuie sur l’avant


L’arriére

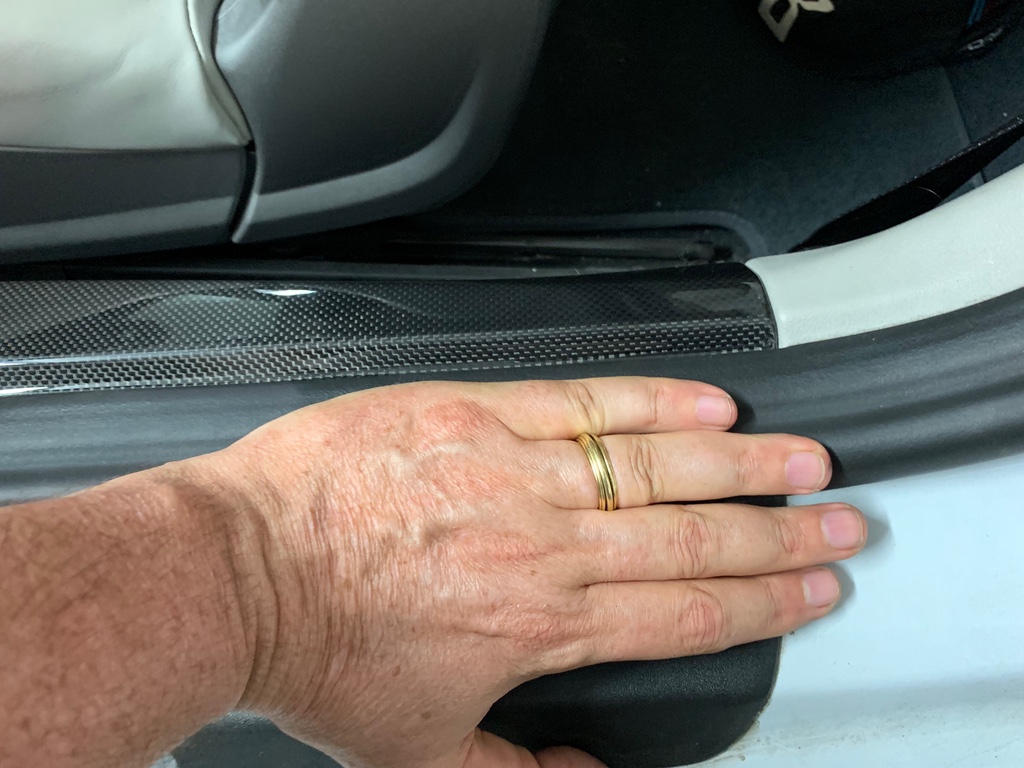

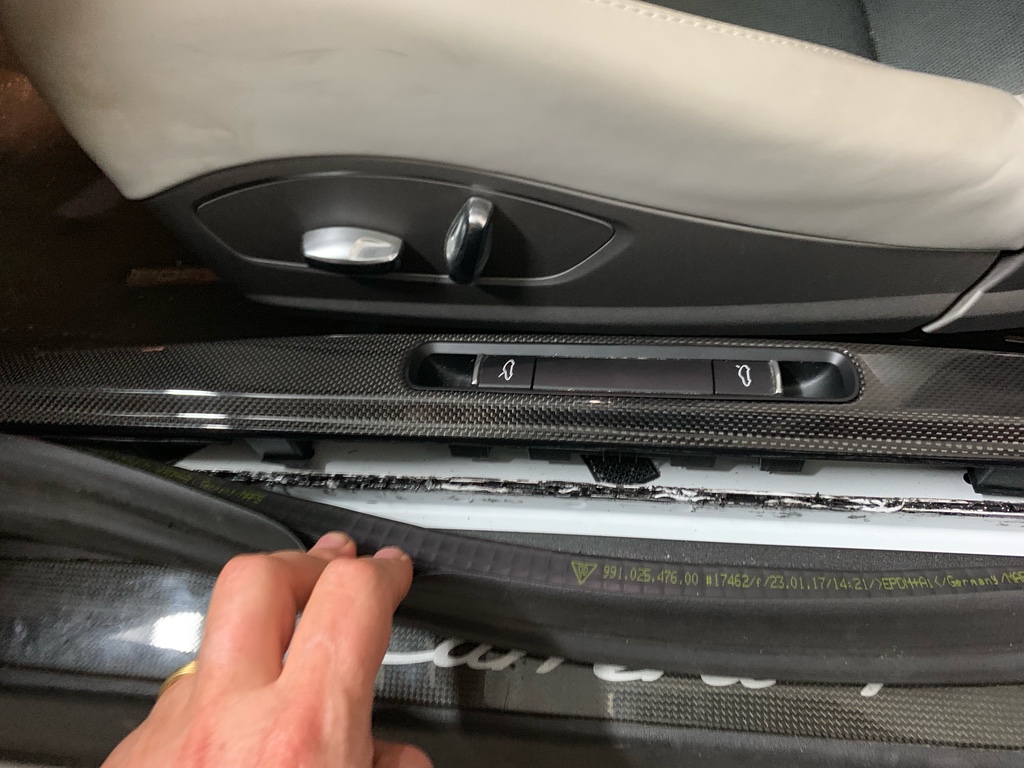

On remet le joint d’étanchéité

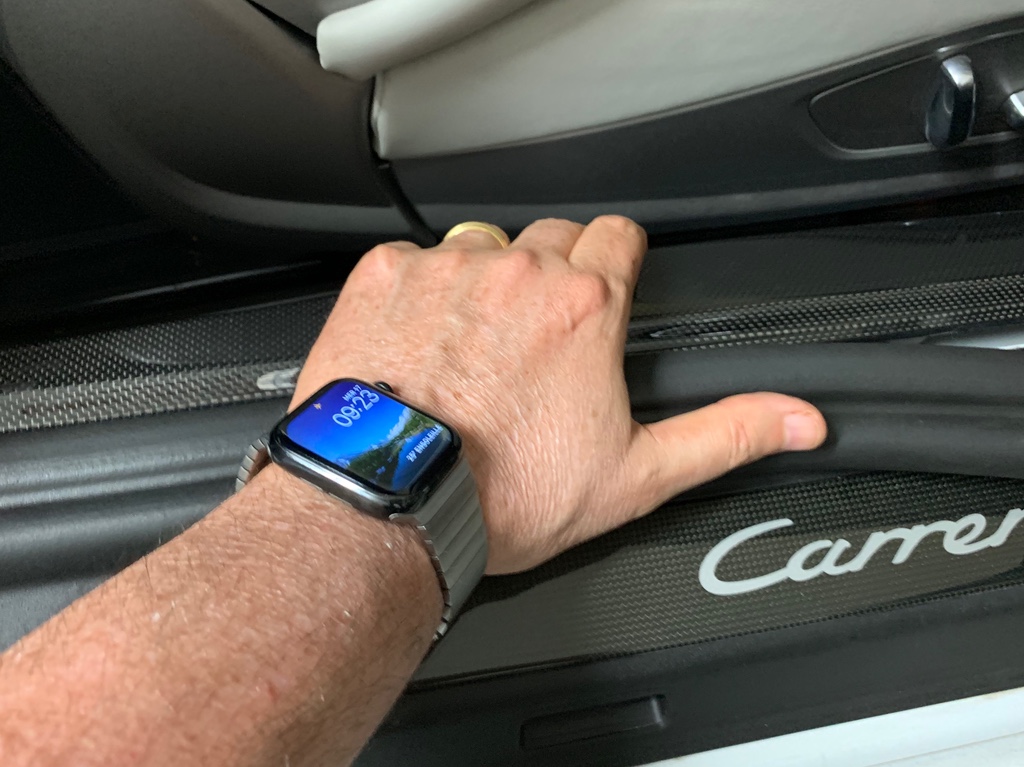

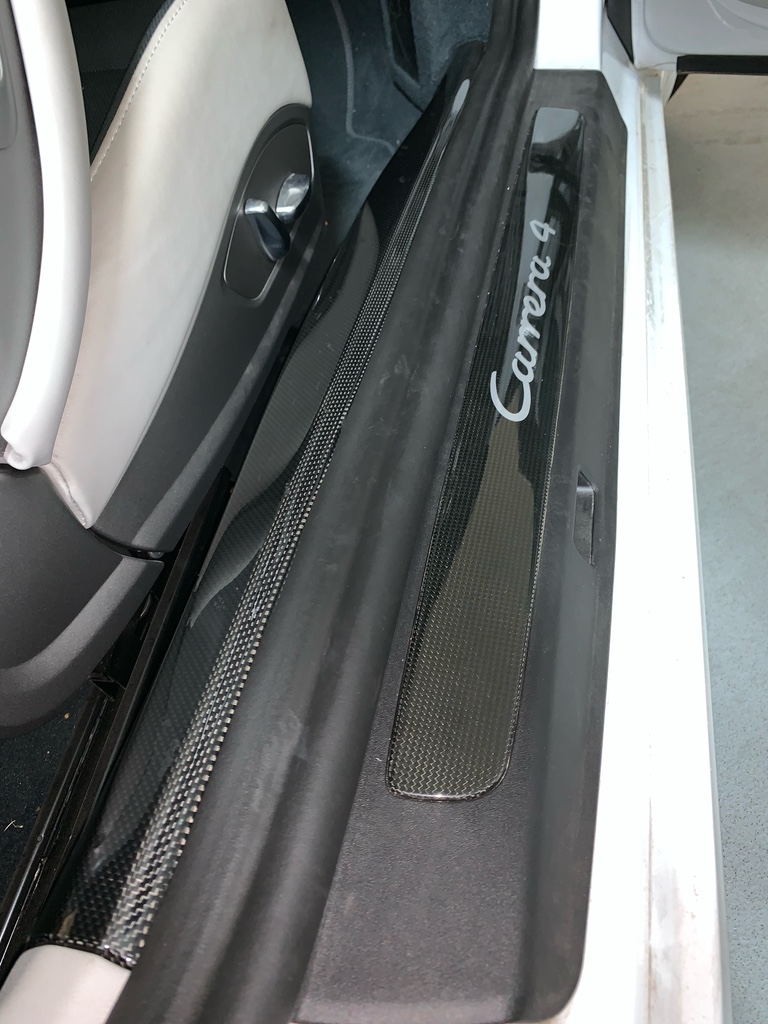

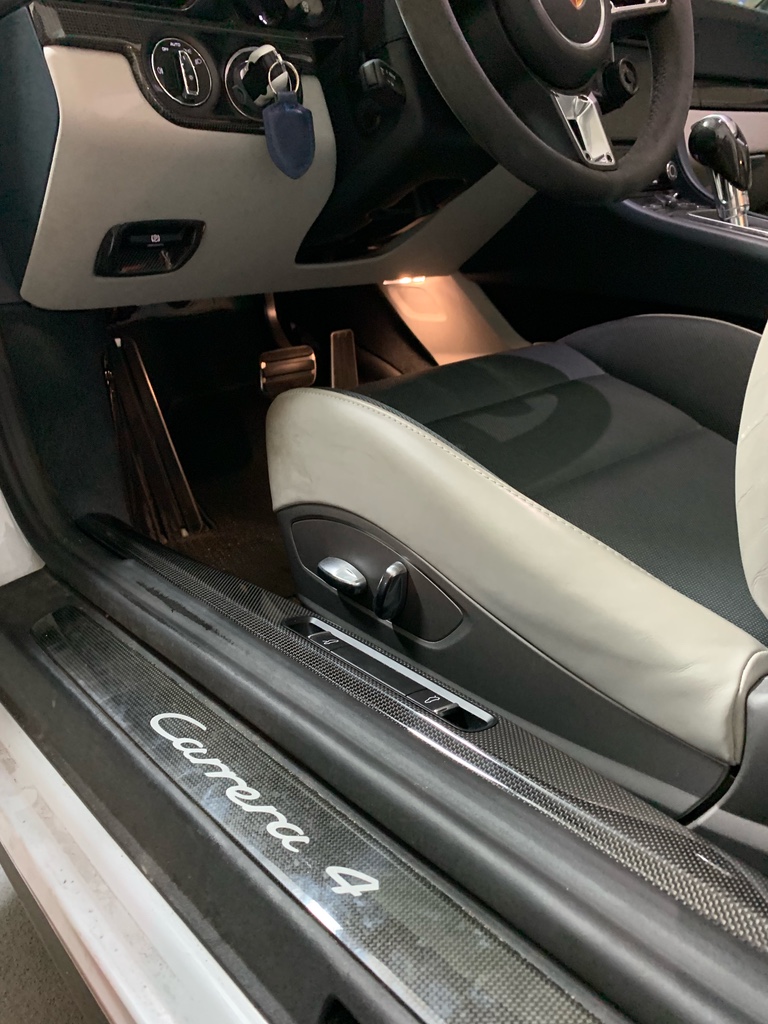

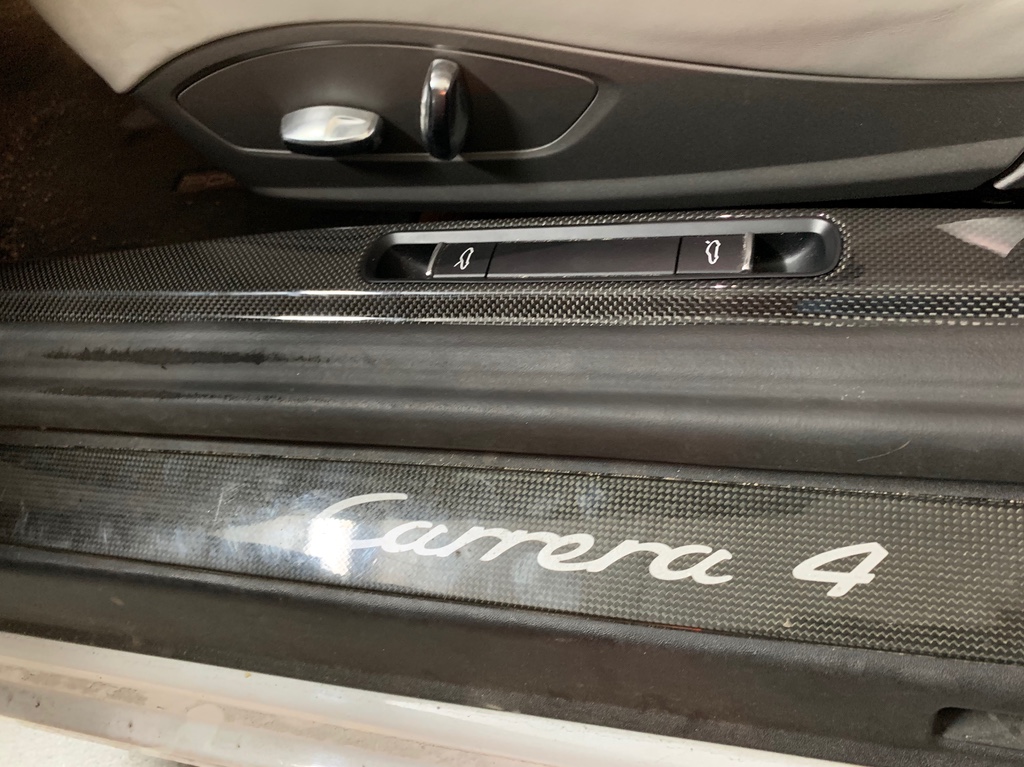

Et voila, YES, plus qu’a admirer le résultat côté passager et conducteur





Que c’est booo

J’espère que cela aidera certains membres, dites moi ce que vous pensez du résultat :-)
  • Paul, Steve, Laurent130668 et 3 autres aiment ceci

#2
Re135

Re135

    Advanced Member

  • Membres
  • PipPipPip
  • 9514 messages
  • Modèle Porsche:981 gts

  • Belgium Team

  • Corsica Team
C’est top mon Jjo, le rendu est vraiment beau, bravo !
  • JJo2a aime ceci

Image IPB


#3
Richard

Richard

    BC911

  • Admins
  • 10500 messages
  • Age:54 ans
  • Prénom:richard et Sylvie
  • Localisation:Ariège/Aude
  • Modèle Porsche:Boxster 981 GTS
  • Couleur:Gris
  • Préparation:stock!

ça change du plastoc d'origine est c'est très réussi.



et le tuto est top!



seul inconvénient pour moi le cout de ces pièces que je trouve un peu "too much" ;)


  • Jmj08 et JJo2a aiment ceci

#4
Steve

Steve

    Flat6-Club

  • Event Staff
  • 7629 messages
  • Age:49 ans
  • Prénom:Stéphane
  • Localisation:Bas-Rhin
  • Modèle Porsche:Boxster S 981
  • Kilométrage:60000 km
  • Couleur:Bleu
  • Préparation:Origine

splendide JJo, ta Porsche va être unique au monde, c'est sûr !


  • JJo2a aime ceci

Mon covering de blanc à bleu : http://www.boxster-c...ie-de-covering/

Acheter sa Porsche en Allemagne : http://www.boxster-c...e-en-allemagne/

Le topic de mon Boxster : http://www.boxster-c...r-981-de-steve/


#5
JJo2a

JJo2a

    Flat6-Club

  • Membres
  • PipPipPip
  • 2229 messages
  • Age:53 ans
  • Prénom:Jean Joseph
  • Localisation:Ajaccio
  • Modèle Porsche:991.2 Carrera 4 Cab
  • Couleur:Blanc

  • Corsica Team

splendide JJo, ta Porsche va être unique au monde, c'est sûr !


Le plus dur est de trouver le juste équilibre, remplacer les pièces qui font toc tout en restant dans l’esprit Porsche sinon ça fera tuning kéké :-(

#6
JJo2a

JJo2a

    Flat6-Club

  • Membres
  • PipPipPip
  • 2229 messages
  • Age:53 ans
  • Prénom:Jean Joseph
  • Localisation:Ajaccio
  • Modèle Porsche:991.2 Carrera 4 Cab
  • Couleur:Blanc

  • Corsica Team

seul inconvénient pour moi le cout de ces pièces que je trouve un peu "too much" ;)

Je suis de ton avis.
Par contre en plus de la qualité ils ne sont pas mesquisn, toutes les fixations neuves sont fournies et en place sur les pièces.
C’est quelques euros, mais vu qu’on les bousille souvent au démontage même en faisant super gaffe, ça évite d’aller au CP.
  • Re135 et Richard aiment ceci

#7
Taxicayenne

Taxicayenne

    Advanced Member

  • Membres
  • PipPipPip
  • 2021 messages
  • Age:48 ans
  • Prénom:Benoit
  • Localisation:Oise
  • Modèle Porsche:991 carrera
  • Couleur:Blanc
Je trouve ça top , j’aime beaucoup.

#8
Guido

Guido

    Flat6Club - Secrétaire

  • StafF6C
  • 2319 messages
  • Age:61 ans
  • Prénom:Guy & Maryse
  • Localisation:Chambery

Beau travail, bravo Jean-Jo....Le rendu est top !




#9
Alex

Alex

    Staff & Flat6Club

  • Tech.
  • 25284 messages
  • Age:39 ans
  • Prénom:Alexandre
  • Localisation:Oise
  • Modèle Porsche:Boxster 718 S
  • Kilométrage:16.000 km
  • Couleur:Orange
  • Préparation:PSE, PASM, Sport Chrono

  • MR-0 Team

Très beau!



#10
JJo2a

JJo2a

    Flat6-Club

  • Membres
  • PipPipPip
  • 2229 messages
  • Age:53 ans
  • Prénom:Jean Joseph
  • Localisation:Ajaccio
  • Modèle Porsche:991.2 Carrera 4 Cab
  • Couleur:Blanc

  • Corsica Team
Merci à tous :-)
j’espère que ça donnera envie à certains de « personnaliser » eux même leur Porsche, ce qui m’apporte de mon côté beaucoup de plaisir.

#11
ducati33

ducati33

    Megghiu muriri chi mali campari

  • Membres
  • PipPipPip
  • 4302 messages
  • Age:52 ans
  • Prénom:Tony & Corinne
  • Localisation:Bordeaux
  • Modèle Porsche:Boxster S 987 3.4
  • Couleur:Blanc
  • Préparation:jantes BBS - Carnewal GT exhaust
Joli tuto pour un très joli rendu. C'est discret, pas tape à l'oeil, et donne un côté racing classe et sobre
  • JJo2a aime ceci
Image IPB

#12
Flat25

Flat25

    Advanced Member

  • Membres
  • PipPipPip
  • 6135 messages
  • Age:56 ans
  • Prénom:Christian
  • Localisation:Doubs
  • Modèle Porsche:Cayman Design Edition 1
  • Kilométrage:34 000 km
  • Couleur:Noir
  • Préparation:D'origine

Super tuto (comme d'hab) et superbe résultat, oui c'est vrais que cela donne envie mais bon il faut que je trouve mon cabrio, on y travail aussi. ;)


  • JJo2a aime ceci

Image IPBImage IPB


#13
Jmj08

Jmj08

    Advanced Member

  • Tech.
  • 1988 messages
  • Age:72 ans
  • Prénom:Jean-Marie
  • Localisation:Suisse-Sion
  • Modèle Porsche:991.1 S Cabrio
  • Kilométrage:31500 km
  • Couleur:Rouge

  • Swiss Team
Bien fait Jjo. Très beau résultat. A voir dans quelques mois comment les pièces côté conducteur résiste à l’usure


Jm
  • JJo2a aime ceci

Image IPB














#14
JM69

JM69

    Advanced Member

  • Membres
  • PipPipPip
  • 336 messages
  • Prénom:Jean-Michel
  • Localisation:Belgique/Mons
  • Modèle Porsche:981 PDK
  • Kilométrage:48000 km
  • Couleur:Noir
Tuto super détaillé ! Merci
Ou as-tu trouvé ces pièces carbone ?
  • JJo2a aime ceci

#15
FIA

FIA

    Advanced Member

  • Membres
  • PipPipPip
  • 1048 messages
  • Prénom:Fidèle
  • Localisation:Essonne
  • Modèle Porsche:991S Cabrio
  • Couleur:Noir

Le plus dur est de trouver le juste équilibre, remplacer les pièces qui font toc tout en restant dans l’esprit Porsche sinon ça fera tuning kéké :-(



Très belles pièces, et je comprends car le faux alu de la mienne m'agace quand une classe C 3 fois moins chère a du vrai alu partout.



Ton joint côté conducteur semble un peu frotté, le mien a bien souffert ( ancien proprio ) et ton image du PET me donne envie de le changer :rolleyes:


  • JJo2a aime ceci

#16
JJo2a

JJo2a

    Flat6-Club

  • Membres
  • PipPipPip
  • 2229 messages
  • Age:53 ans
  • Prénom:Jean Joseph
  • Localisation:Ajaccio
  • Modèle Porsche:991.2 Carrera 4 Cab
  • Couleur:Blanc

  • Corsica Team

Tuto super détaillé ! Merci
Ou as-tu trouvé ces pièces carbone ?


Ici : https://shop.db-carb...egories/Porsche

Il peuvent te faire à peut prés ce que tu veux à partir d’une base de pièce d’origine Porsche, même si c’est pas sur leur site, il suffit de les contacter.
  • JM69 aime ceci

#17
JJo2a

JJo2a

    Flat6-Club

  • Membres
  • PipPipPip
  • 2229 messages
  • Age:53 ans
  • Prénom:Jean Joseph
  • Localisation:Ajaccio
  • Modèle Porsche:991.2 Carrera 4 Cab
  • Couleur:Blanc

  • Corsica Team

Bien fait Jjo. Très beau résultat. A voir dans quelques mois comment les pièces côté conducteur résiste à l’usure
Jm


C’est de que je me suis dit avant de les commander, mais lorsque je monte ou sort de la voiture je les enjambes sans les toucher donc sa devrait tenir la distance ;-)

#18
JJo2a

JJo2a

    Flat6-Club

  • Membres
  • PipPipPip
  • 2229 messages
  • Age:53 ans
  • Prénom:Jean Joseph
  • Localisation:Ajaccio
  • Modèle Porsche:991.2 Carrera 4 Cab
  • Couleur:Blanc

  • Corsica Team

Ton joint côté conducteur semble un peu frotté, le mien a bien souffert ( ancien proprio ) et ton image du PET me donne envie de le changer :rolleyes:


Tu as raison, je m’en suis aperçu sur les photos, merci :-)

#19
Paul

Paul

    Flat6Club - Président

  • Moderateurs
  • 23679 messages
  • Age:59 ans
  • Prénom:Paul ... & Faby !
  • Localisation:No limit ! . . . . . Event Staff
  • Modèle Porsche:928S4, Cayenne 958 Turbo , . . . 991.1 Turbo S Cab
  • Kilométrage:3 8 1 8 3 km
  • Couleur:Gris
  • Préparation:Stock ! Thérapie de couple :) - Eternel Porschtimiste!

  • Swiss Team

  • Belgium Team

  • Breizh Team

  • Corsica Team

  • MR-0 Team

Bravo JeanJo;



Chouette tuto et beau résultat. Et l'inverse... ;)





Bien fait Jjo. Très beau résultat. A voir dans quelques mois comment les pièces côté conducteur résiste à l’usure


Jm





Si c'est la même 'matière' que ce que Porsche pose d'origine, ça reste étonnament impeccable dans la durée. Que ça soit sous les frottements de mon 44 ou des impacts des hauts talons de la Miss! :P



(sur la Turbo S, seuils carbones éclairés, 35'000.- kms).


www.BOXSTER-CAYMAN-911.COM - Le Forum qui tient la route !





#20
JJo2a

JJo2a

    Flat6-Club

  • Membres
  • PipPipPip
  • 2229 messages
  • Age:53 ans
  • Prénom:Jean Joseph
  • Localisation:Ajaccio
  • Modèle Porsche:991.2 Carrera 4 Cab
  • Couleur:Blanc

  • Corsica Team

Bravo JeanJo;
Chouette tuto et beau résultat. Et l'inverse... ;)

Merci Paul :-)

Si c'est la même 'matière' que ce que Porsche pose d'origine, ça reste étonnament impeccable dans la durée. Que ça soit sous les frottements de mon 44 ou des impacts des hauts talons de la Miss! :P

(sur la Turbo S, seuils carbones éclairés, 35'000.- kms).

Ouf, ne portant pas de talons hauts comme Faby et n’ayant jamais été tenté d’en porter LoL, je pense que le pas de porte en carbone tiendra le choc ;-)
